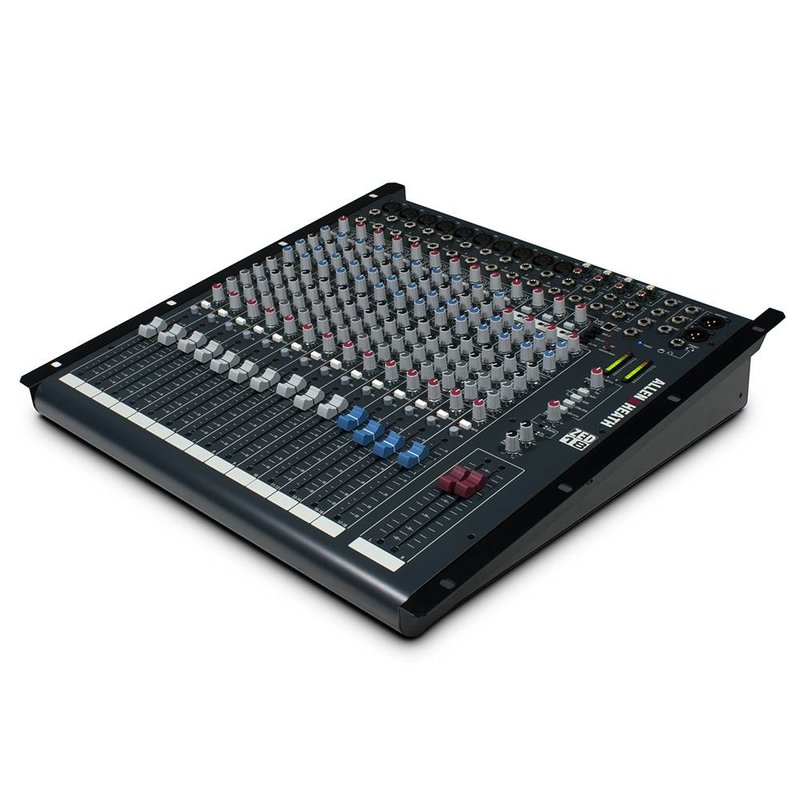

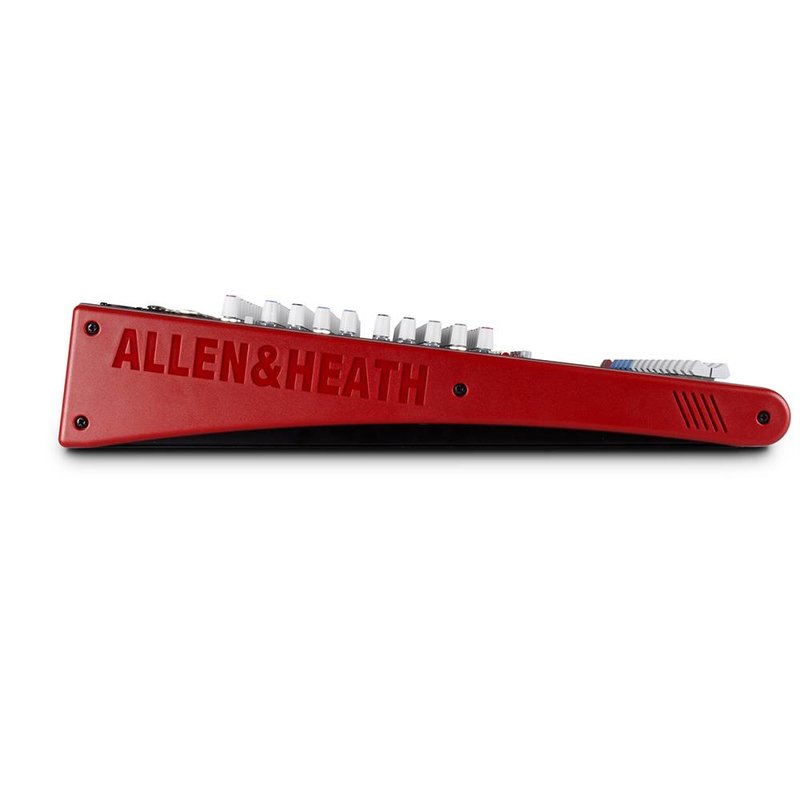

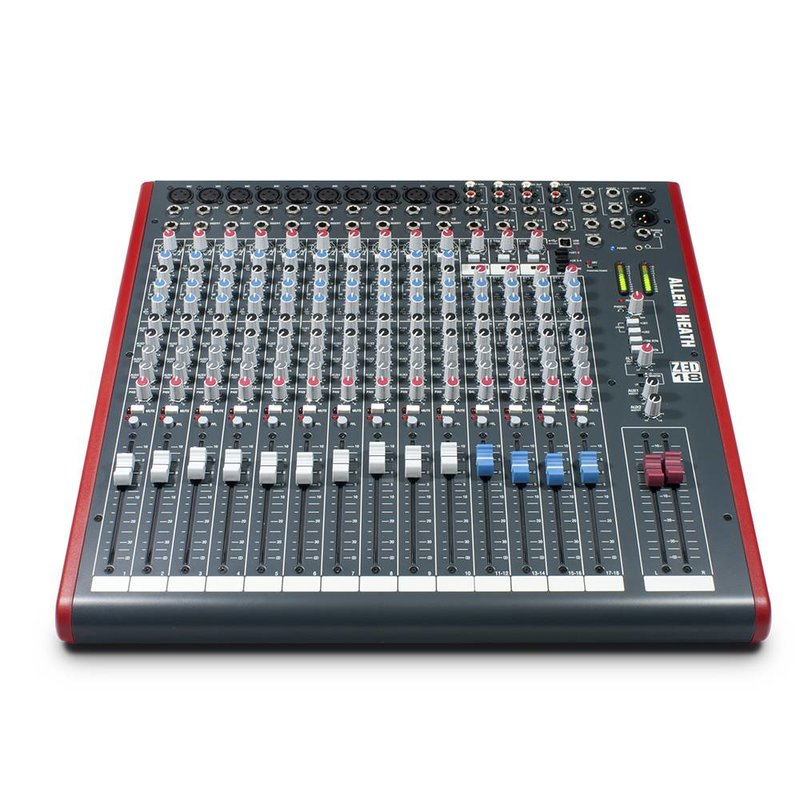

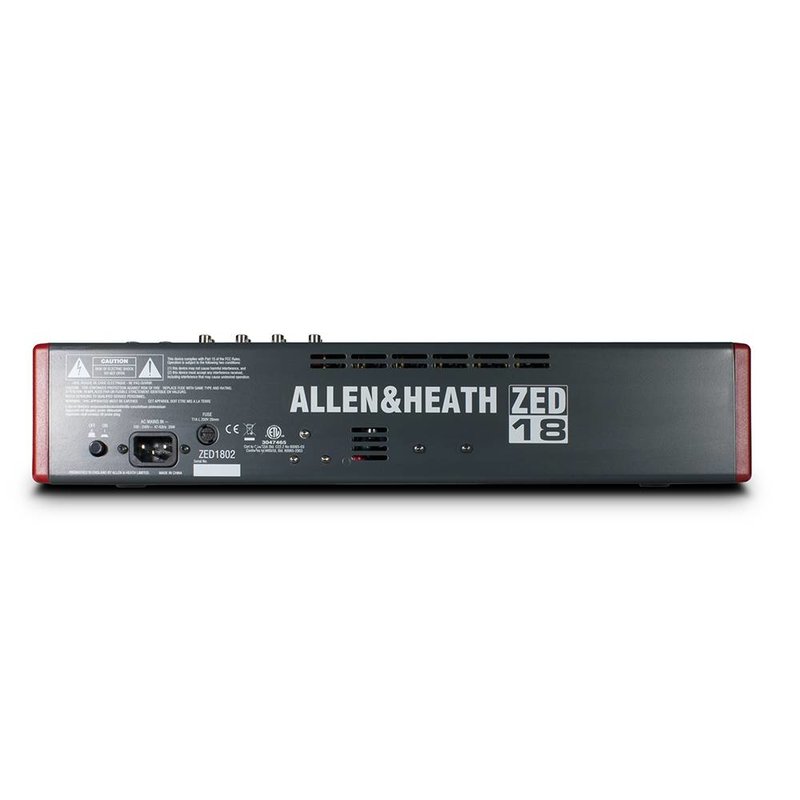

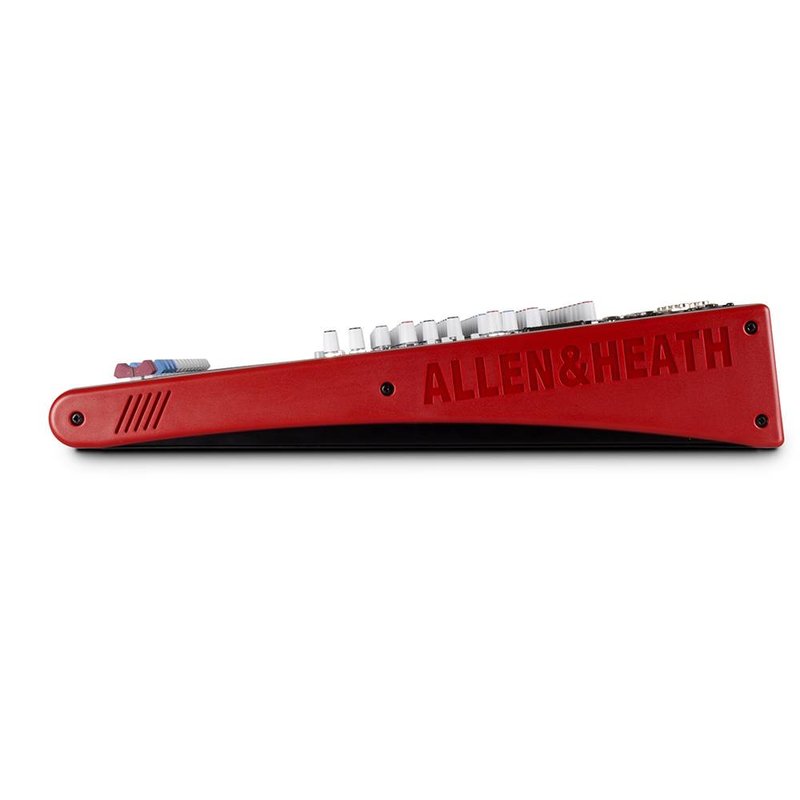

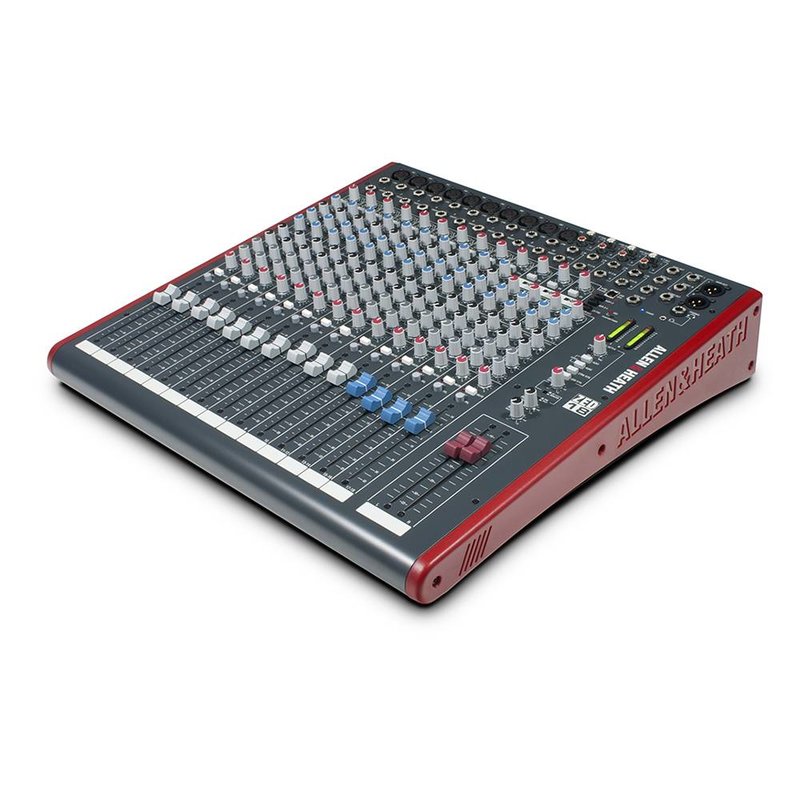

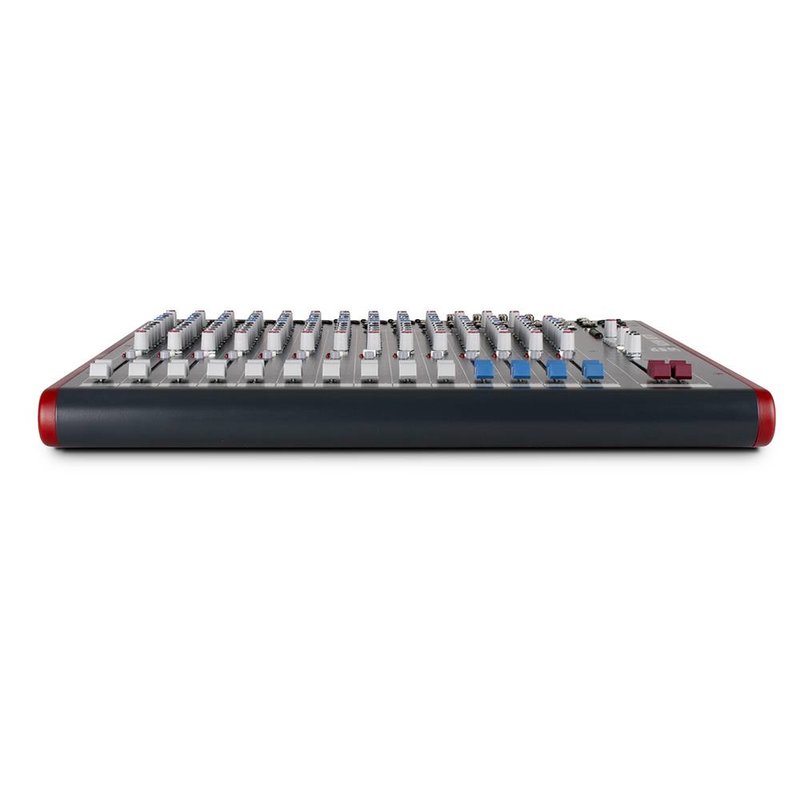

Allen & Heath ZED-18 PA mixer

De Allen & Heath ZED-18 is een professionele mengtafel

De Allen & Heath ZED-18 wordt gemaakt in Engeland waar ook de grote festivalmixers worden gemaakt. In deze mixer zitten dan ook veel componenten en technologieën die ook in de grote tafels gebruikt worden. Zo zien we bijvoorbeeld onder elke draaiknop een moer zitten. Dit geeft een sterk en robuust resultaat waardoor je deze tafel jarenlang kan gebruiken. Ook aan onderhoud en eventuele reparaties is gedacht. Het is namelijk mogelijk om één kanaal uit de mixer te halen en deze te repareren of vervangen. Zo vervang je vrij eenvoudig een fader of een draaiknop terwijl je de rest van de kanalen intact laat.

Overzichtelijkheid van de Allen & Heath ZED-18

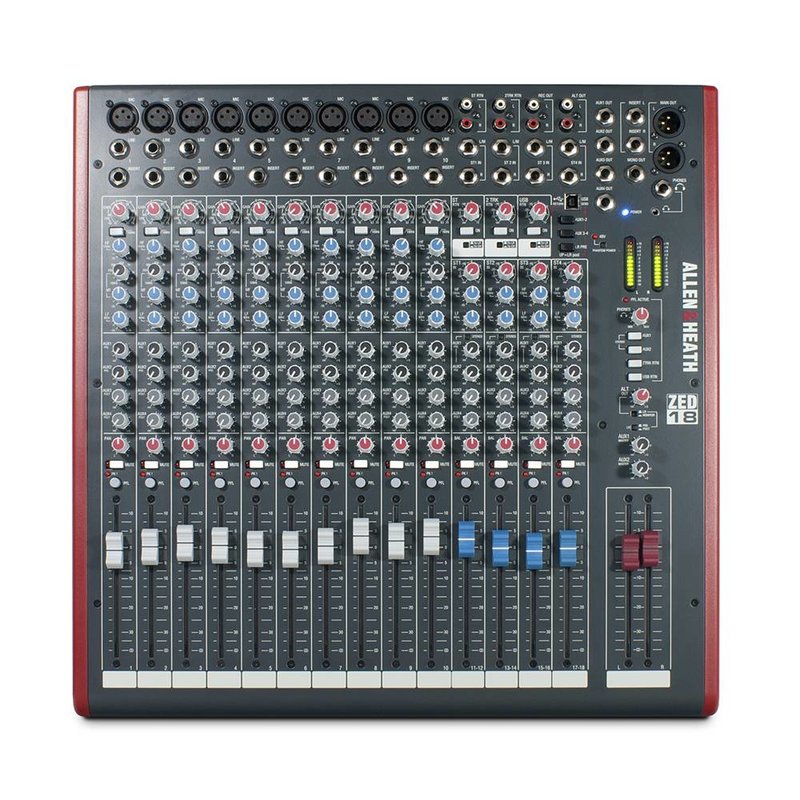

De Allen & Heath ZED-18 heeft een overzichtelijke layout. Op het eerste gezicht lijken het heel veel knopjes. Maar als je één rij van boven naar beneden kent, ken je in principe alle rijen. Ieder kanaal heeft een zelfde knop voor eenzelfde functie. Voor de faders hebben ze hier gekozen voor een lengte van 100mm. Dat wil zeggen dat de lengte waarover je de schuif bedient 100mm bedraagt, ofwel 10cm. De schuiven voelen degelijk en robuust aan, terwijl ze tegelijkertijd soepel heen en weer schuiven.

Ieder kanaal op de ZED-18 heeft een eigen piek-lampje wat ook dienst doet als PFL lamp. Zo zie je in een oogopslag naar welke kanalen je aan het luisteren bent door je koptelefoon. Natuurlijk gaat dit lampje ook branden als bij dat kanaal de audio overstuurt. Daarnaast beschikt ieder kanaal over een eigen mute-knop, ook deze is uitgevoerd met een lampje.

De technologie in de Allen & Heath ZED-18

De Allen & Heath ZED-18 maakt gebruik van een tweefasen gainstructuur. Dat wil zeggen dat de voorversterking van ieder kanaal door twee fasen loopt en in beide fasen wordt de hoeveelheid versterking goed gecontroleerd. Het versterkingsbereik van de XLR-ingangen is enorm met maar liefst 69dB aan versterking.

Wat opvalt bij deze mixer is dat er geen pad-schakelaars zijn bij de ingangen. Dit komt omdat signalen op lijnniveau via de jackplug aangesloten dient te worden. Hiermee slaat het signaal de eerste fase van de voorversterker over en is er dus geen pad-knop nodig. Het is gebruikelijk om eerst het lijnniveau te verzwakken en deze daarna weer te versterken, wat meer kans geeft op ruis of gesis. Door de slimme toepassing van deze technologie en het overslaan van de eerste fase is dat dus niet nodig. Zo houd je het signaal mooi schoon en helder!

Bij ieder kanaal zien we een driebands equalizer. De highfilter zit op 12kHz en de lowfilter op 80Hz. De midfilter is zelf in te stellen middels een draaiknop, deze heeft een range van 120Hz tot 4kHz. Onder de equalizer zien we vier draaiknoppen voor de AUX uitgangen. AUX 1 en 2 zijn daarbij pre fader, AUX 3 en 4 zijn post fader. Als laatste draaiknop in het rijtje hebben we nog de pan, daarmee kun je het audiobeeld naar links of rechts verschuiven.

De Allen & Heath ZED-18 als geluidskaart

Dat er in deze mixer een zeer degelijke geluidskaart zit mag duidelijk zijn. Maar dit mengpaneel heeft ook de optie om hem met een USB kabel te verbinden met je pc of laptop. Hierdoor gaat er een nieuwe wereld aan mogelijkheden open. Zo kun je de Allen & Heath ZED-18 gebruiken als geluidskaart. Je sluit je speakers of koptelefoon dan niet rechtstreeks op je laptop aan, maar op deze mixer. Hierdoor gaat de geluidskwaliteit omhoog en kun je veel gemakkelijker het gewenste volume instellen. Want daar heb je immers je laptop niet meer voor nodig, je kunt gewoon de schuiven gebruiken!

Maar deze mixer kan ook audio naar je laptop of pc toe sturen. Je kan kiezen of hij AUX 1 en 2 moet sturen, AUX 3 en 4 of de main mix. Hiermee kun je dus eenvoudig opnemen in jouw favoriete audioprogramma. Denk bijvoorbeeld aan zang, gitaar, of zelfs drumstellen. Je zou zelfs een kleine band in één keer kunnen opnemen, direct op je laptop! Ook voor streaming kun je dit mengpaneel gebruiken. Je sluit je studiomicrofoon eenvoudig aan en op de andere kanalen kun je bijvoorbeeld geluidseffecten laten horen middels een sampler of zelfs telefoon. Kortom, de Allen & Heath ZED-18 brengt tal van opties en mogelijkheden met zich mee!

Specificaties Allen & Heath ZED-18:

Bedieningsniveaus ingangen:

• Monokanaal (XLR) Ingang +6 tot –63dBu voor nominaal (+ 17dBu in max.)
• Monokanaal Lijningang (Jack-aansluiting) +10 tot -26dBu (+ 30dBu maximaal)
• Insert point (TRS Jack-aansluiting) 0dBu nominaal + 21dBu maximum
• Stereo-ingang (Jack-aansluitingen) 0dBu nominaal (controle = Uit tot + 10dB)
• Stereo-ingang (phono-aansluitingen) 0dBu nominaal (controle = Uit tot + 10dB)

Bedieningsniveaus uitgangen:

• L, R & Mono-uitgangen (L & R XLR, Mono Jack) 0dBu nominaal. + 21dBu maximum
• Aux-uitgangen (jack-aansluitingen) 0dBu nominaal. + 21dBu maximum
• Alt uitgangen (phono-aansluitingen) 0dBu nominaal. + 21dBu maximum
• Rec-uitgangen (phono-aansluitingen) 0dBu nominaal. + 21dBu maximum

Frequentiebereik:

• Microfoon in naar L / R uit, 30dB versterking + 0,5 / -1dB 20Hz tot 20kHz
• Lijn in naar L / R uit 0dB versterking + 0.5 / -1dB 10Hz tot 30kHz
• Stereo in om L / R uit te mixen + 0.5 / -1dB 10Hz tot 30kHz

THD + n:

• Mic in naar L / R uit, 0dB versterking 1kHz + 10dBu uit 0.004%
• Mic in naar L / R uit, 30dB versterking 1 kHz 0,014%
• Line-in naar L / R uit, 0 dB versterking 0 dBu 1 kHz 0,005%
• Stereo-in naar L / R uit, 0 dB versterking + 10 dBu 1 kHz 0,003%

Headroom:

• Analoge Headroom van nominaal (0 Vu) 21 dB
• USB in & out headroom van nominaal (0 Vu) 14 dB

Ruis:

• Mic Pre EIN @ max gain 150R input Z 22-22 kHz -127dBu
• Mix L / R out, L / R faders = 0, 22-22 kHz -88dBu (ZED-14)

USB Audio CODEC (Coder / Decoder):

• USB Audio In / Out USB 1.1-compatibel 16bit.
• Sample Rate 32, 44.1 of 48kH

Overige gegevens:

• 10 monokanalen
• 4 stereokanalen met 2-bands EQ en ingangen voor extra bronnen
• Neutrik-microfoon XLR
• Neutrik 6,3mm jack-aansluitingen
• Kanaalinvoer
• Super wide gain mic / line-ingang
• 3-bands EQ met MusiQ
• 2 pre-fade Aux-sends
• 2 post-fade Aux-sends
• Verlichte mute
• Geluidsbeeld pan
• Verlichte PFL & piekwaarschuwingsindicator
• ALPS 100 mm faders
• Stereo return & playback
• Alle inputs met niveauregeling
• 12 bar meter
• Mono / stereo functie op auxes 1 & 2
• Monitor output sectie
• Alt stereo output source
• Configureerbare USB stereo audio in / out
• Rack oren beschikbaar

Meegeleverde accessoires:

• Stroomkabel
• USB kabel (USB A - USB B)
