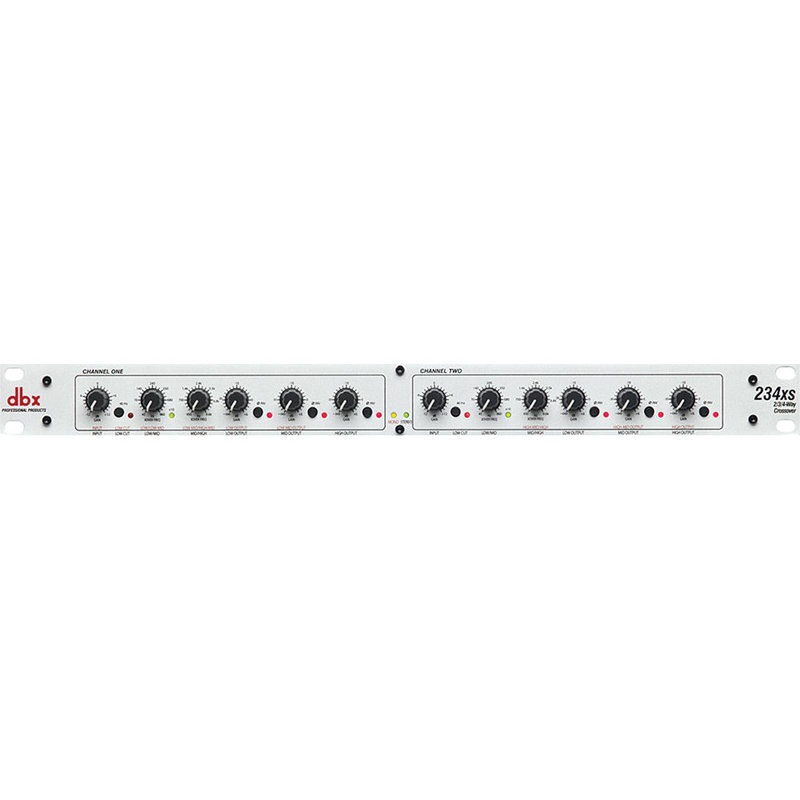

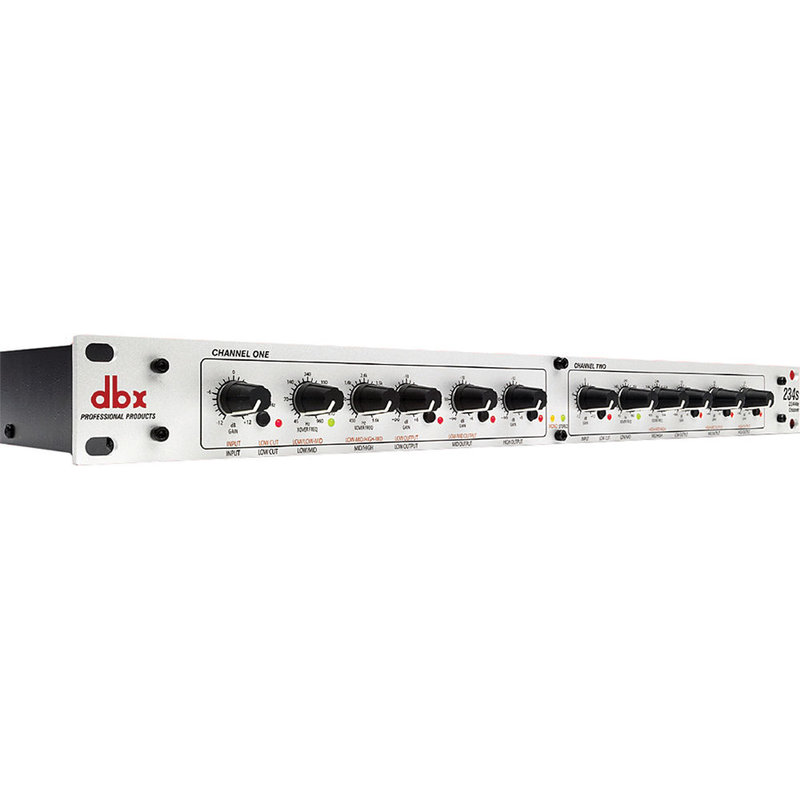

De DBX 234XS crossover is een van de beste in zijn soort. Dat komt mede doordat hij is uitgevoerd met 24dB per octaaf Linkwitz-Riley-filters, de professionele standaard in de geluidsindustrie.

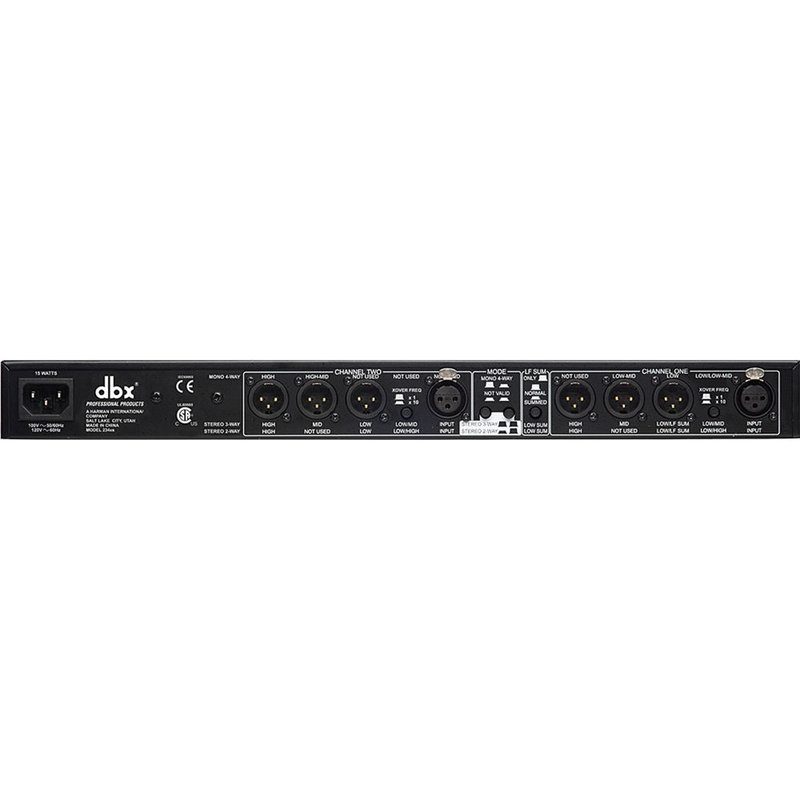

XLR-in- en -uitgangen op de DBX 234XS
De DBX 234XS is voorzien van twee female XLR-ingangen en zes male XLR-uitgangen. Welke uitgangen je gebruikt, hangt af van de modus waarin je de crossover gebruikt. Het apparaat heeft namelijk een mono 4-weg modus en een stereo 2-weg/3-weg modus. Een multifunctionele crossover dus, die DBX 234XS.
De DBX 234XS en zijn eigenschappen
De DBX 234XS is voorzien van allerlei handige features. Zo heeft hij een lage frequentie-uitgang voor een subwoofer, tien range-schakelaars op beide kanalen, een 40Hz high pass (low cut) filter op beide kanalen. Op de uitgangen van de crossover zit een fase-omkeerschakelaar en individueel level control.
Specificaties DBX 234XS crossover:
- Mode-schakelaar voor mono 4-weg of stereo 2-weg/3-weg
- Lage frequentie-uitgang (subwoofer)
- x10 range schakelaar op beide kanalen
- 40Hz high pass (low cut) filter op beide kanalen
- Fase-omkeerschakelaar op alle uitgangen
- Individueel level control op alle uitgangen
- 24dB per octaaf Linkwitz-Riley-filters
- Leds geven de geselecteerde modus aan
- Ingangen: 2x XLR
- Ingangstype: elektronisch gebalanceerd/ongebalanceerd, RF-gefilterd
- Ingangsimpedantie: gebalanceerd >50 kOhm, ongebalanceerd > 25 kOhm
- Max input: >+22dBu
- CMRR: >40dB, typically >55dB at 1kHz
- Uitgangen: 6x XLR
- Uitgangstype: impedantie gebalanceerd/ongebalanceerd, RF-gefilterd
- Uitgangsimpedantie: gebalanceerd 60 Ohm, ongebalanceerd 30 Ohm
- Max uitgang: >+ 21dBu
- Frequentiebereik: 20Hz - 20kHz
- Frequentierespons: < 3Hz to > 90kHz
- Signaal-ruisverhouding: Ref: +4 dBu, 22 kHz measurement bandwidth
- Signaal-ruisverhouding (stereo mode): >94dB (Low Output), >93dB (Mid Output), >90dB (High Output)
- Signaal-ruisverhouding (mono mode): >94dB (Low Output, Low/Mid Output); >92dB (High/Mid Output); >88dB (High Output)
- Dynamic range: > 106 dB, unweighted, any output
- THD+Noise: < 0.004% at +4 dBu, 1 kHz; < 0.04% at +20 dBu, 1 kHz
- Interchannel crosstalk: < -80 dB, 20 Hz to 20 kHz
- Crossover frequenties (stereo mode): Low/Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Low/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Mid/High 450Hz to 9.6kHz (x10 setting)
- Crossover frequenties (mono mode): Low/Low-Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Low-Mid/High-Mid: 450 Hz to 9.6 kHz; High-Mid/High: 450 Hz to 9.6 kHz
- Crossover filter type: Linkwitz-Riley, 24 dB/octave, state-variable
- Low cut Switch: activeert 40 Hz Butterworth, 12 dB/octave high-pass filter, een switch per kanaal
- Phase Invert Switch: keert de fase bij de uitgang om, een switch per output
- x1 / x10 Switch: vermenigvuldigt het low-high (mono: low/mid and high/mid) crossover frequentiebereik van de markeringen op het frontpaneel met een factor van 1 of 10, een switch per kanaal
- Mode Switch: selecteert stereo/mono en 2/3/4-way functionering
- LF Sum Switch: selecteert normal (stereo) of mono-summed lage frequentie functionering en schakelt Ch 2’s low output phase invert LED om aan te geven dat deze output niet operationeeel is in de LF sum mode uit
- Indicatoren: Stereo Operation (groen); Mono Operation (geel); Low Cut (rood per kanaal); x10 (groen per kanaal); Phase Invert (rood per output)
- Voeding: 230 VAC 50 Hz
- Stroomverbruik: 15W
- Afmetingen: 44 x 175 x 483mm (HxDxB)
- Gewicht: 1,8kg
