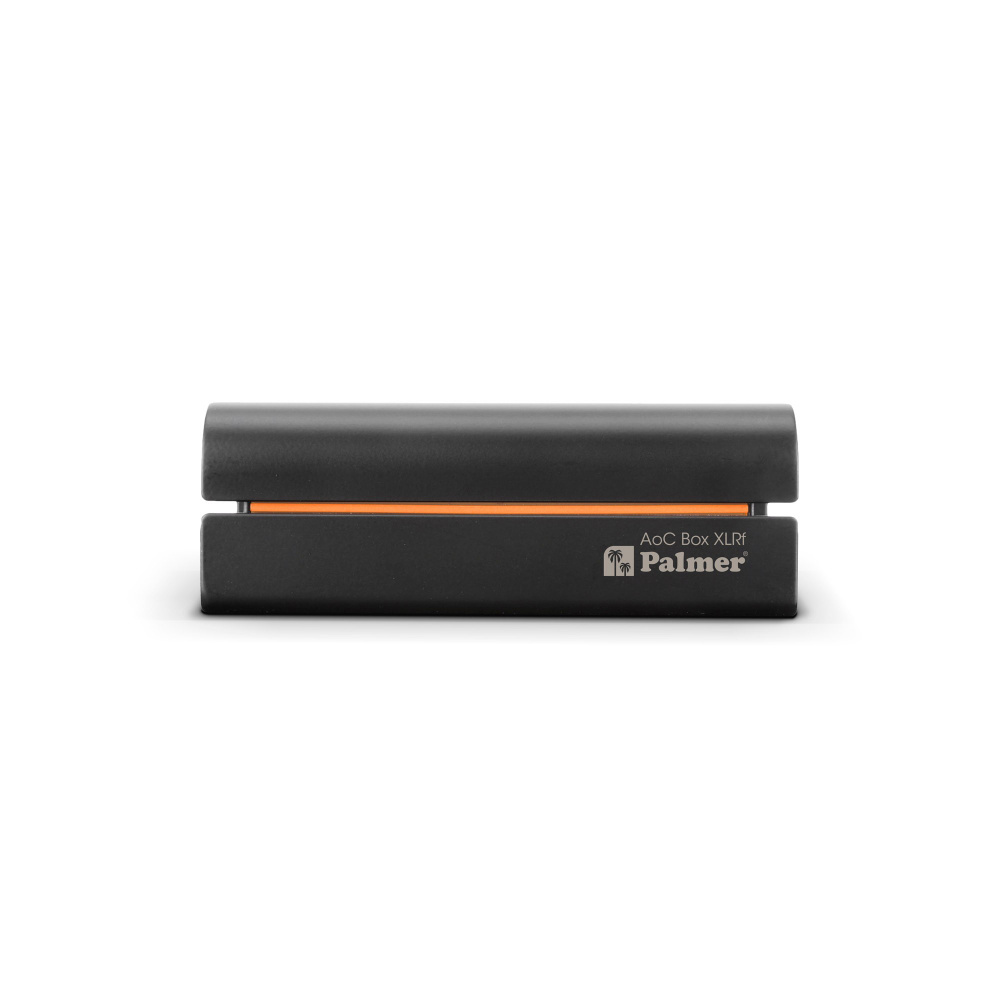

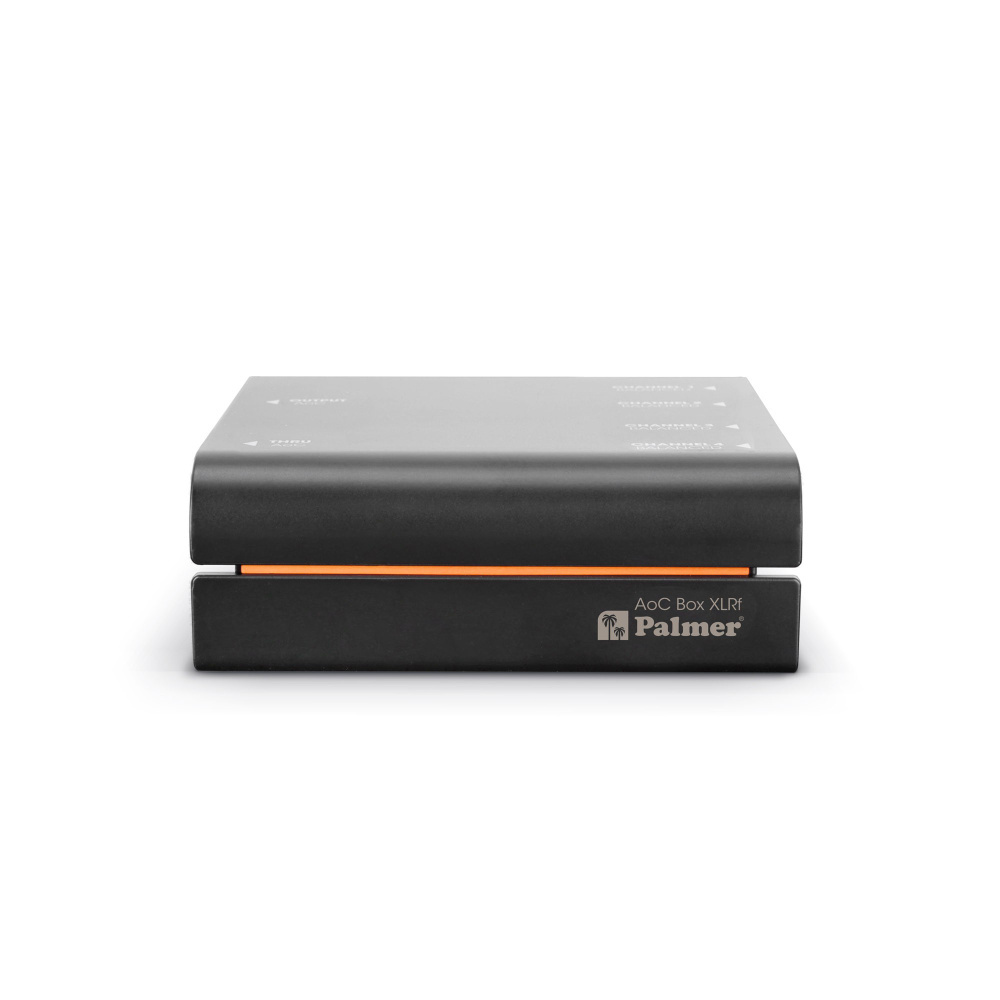

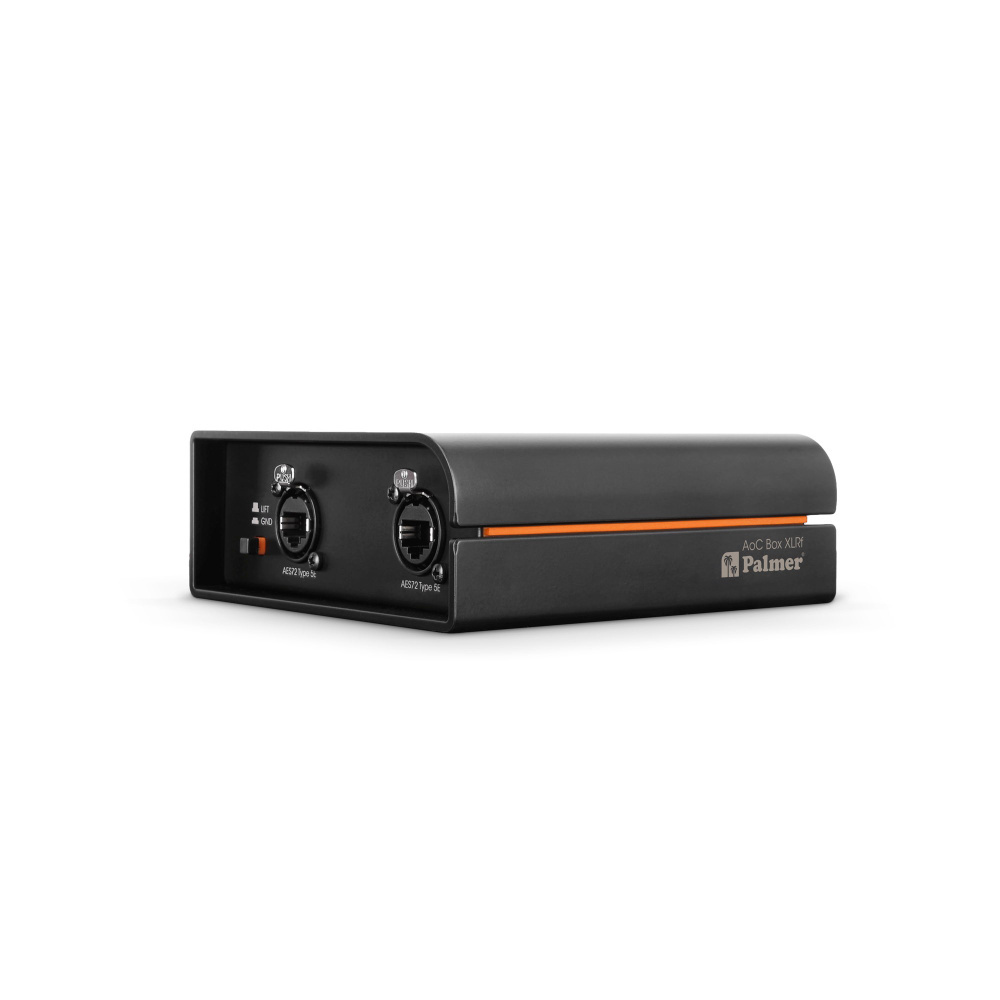

De Palmer AoC box XLRf is een multicore box waarmee je eenvoudig vier gebalanceerde analoge audiosignalen of acht digitale AES3-signalen kunt overbrengen via een standaard Cat5e of hogere ethernetkabel.
De Palmer AoC box XLRf zorgt voor een stabiele audio overdracht

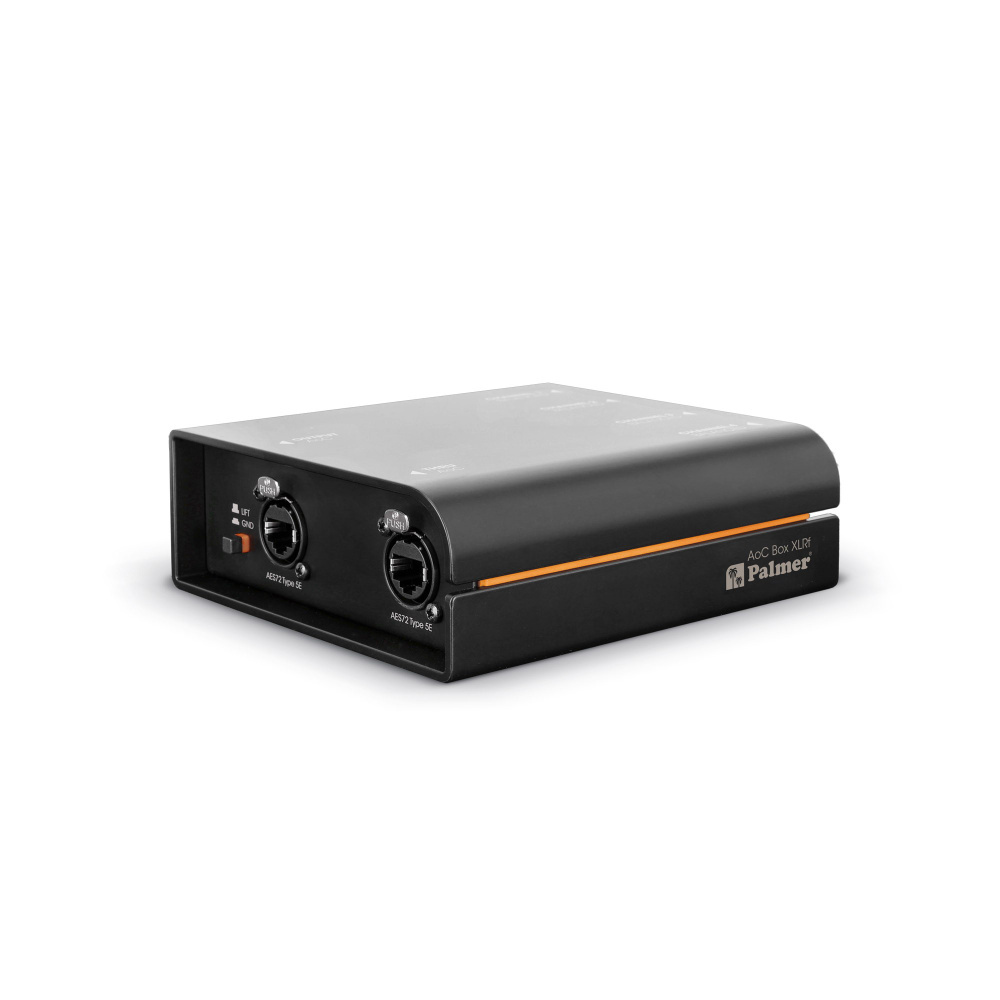

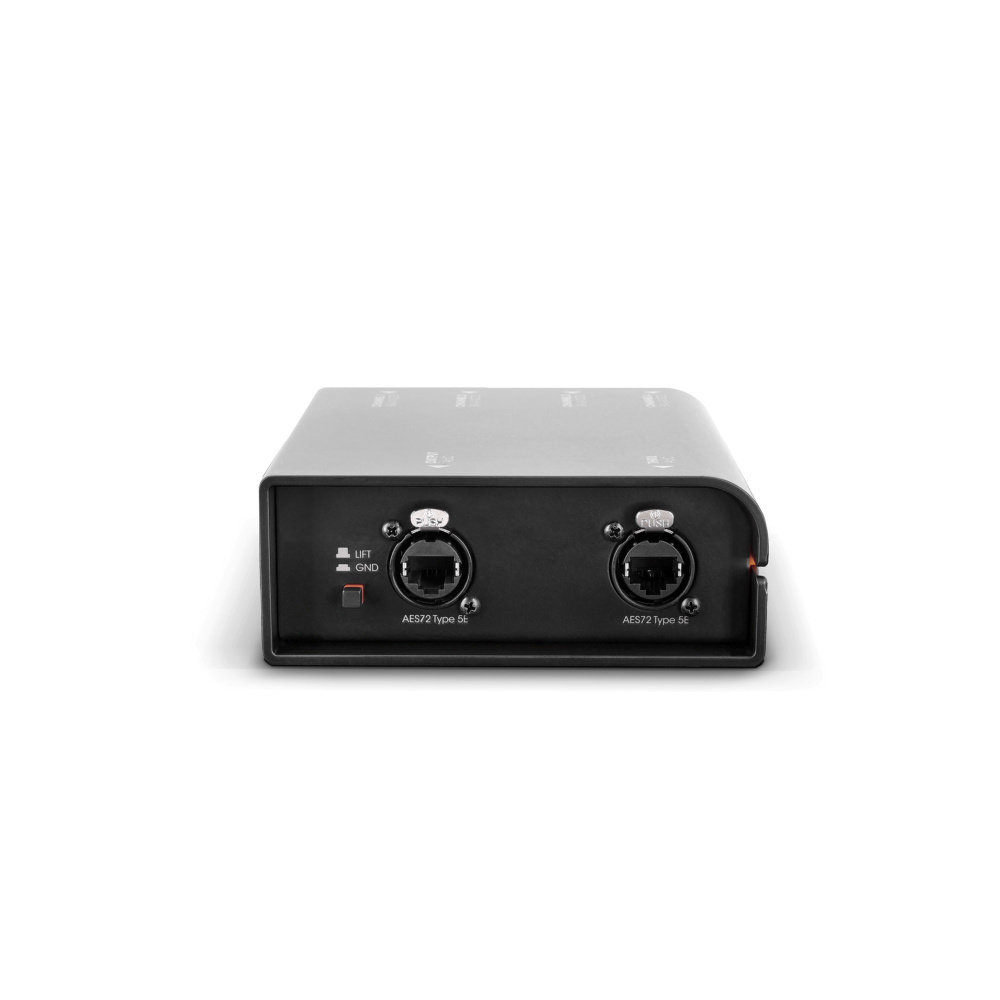

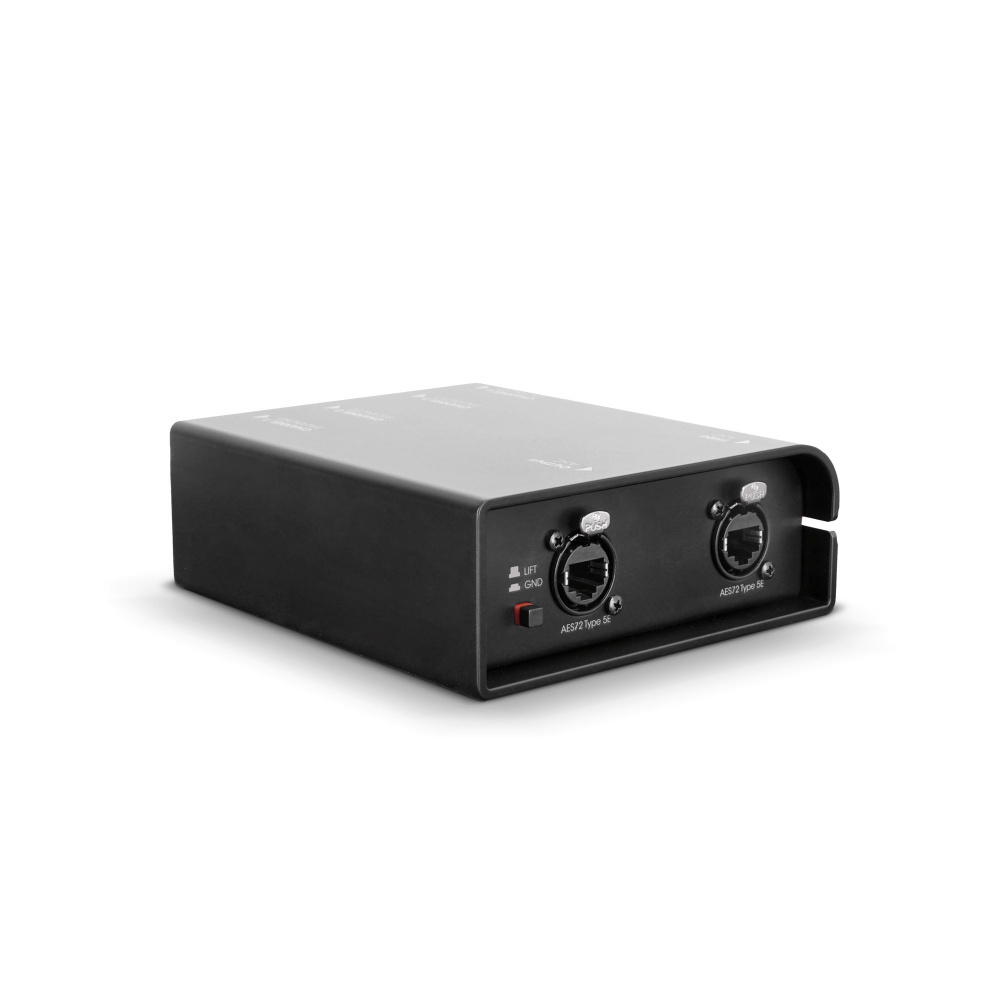

Dankzij de etherCON aansluiting met ground lift schakelaar worden storende aardlussen voorkomen. De tweede etherCON "THRU" ingang maakt parallelle signaaloverdracht naar externe apparaten mogelijk. Beide verbindingen zijn beveiligd tegen loskoppelen met een klik slot.
Palmer AoC box XLRf: signaaloverdracht voor verschillende toepassingen
Naast audio-overdracht is de AoC box XLRf geschikt voor het het verzenden van DMX-verlichtingssignalen, MIDI-besturingssignalen en microfoonsignaal van 48 volt (fantoomvoeding). Dit maakt de multicore box ideaal voor bijvoorbeeld optredens of studio opnames. Met één enkele netwerkverbinding wordt de complexiteit van meerdere kabels gereduceerd. Dit scheelt je een hoop gedoe met andere kabels. Zijn componenten zijn van het professionele merk Neutrik en de behuizing is van aluminium en staal gemaakt. Kortom een handig apparaatje.
Specificaties Palmer AoC box XLRf audio over Catbox etherCON naar 4x XLR female:
Kenmerken:
- De Palmer AoC box XLRf biedt een stabiele audio overdracht zonder storingen door de etherCON aansluiting met ground lift schakelaar
- Een tweede etherCON "THRU" ingang maakt parallelle signaaloverdracht naar externe apparaten mogelijk
- Beide verbindingen zijn beveiligd tegen loskoppelen dankzij een klikslot
- Naast audio-signalen kan de AoC box XLRf DMX-verlichtingssignalen, MIDI-besturingssignalen en microfoonsignaal van 48 volt (fantoomvoeding) overbrengen
- Door één enkele netwerkverbinding te gebruiken vermindert het de complexiteit van bekabeling en zorgt het voor een overzichtelijke installatie
- Het apparaat is gebouwd met professionele Neutrik componenten en een stevige aluminium stalen behuizing
Specificaties:
Algemeen:
- Aantal inputs: 4
- Input type: gebalanceerd
- Input connector: RJ45
- Aantal outputs: 4
- Output type: gebalanceerd

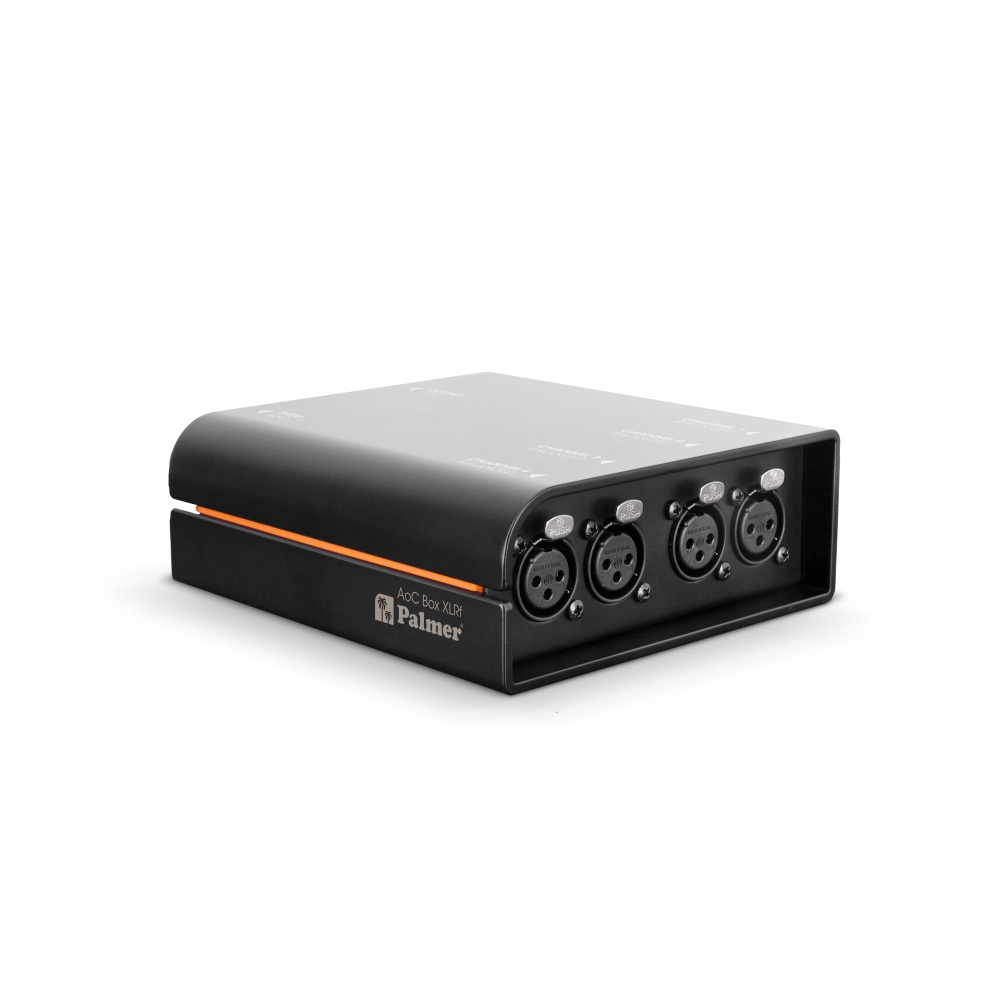

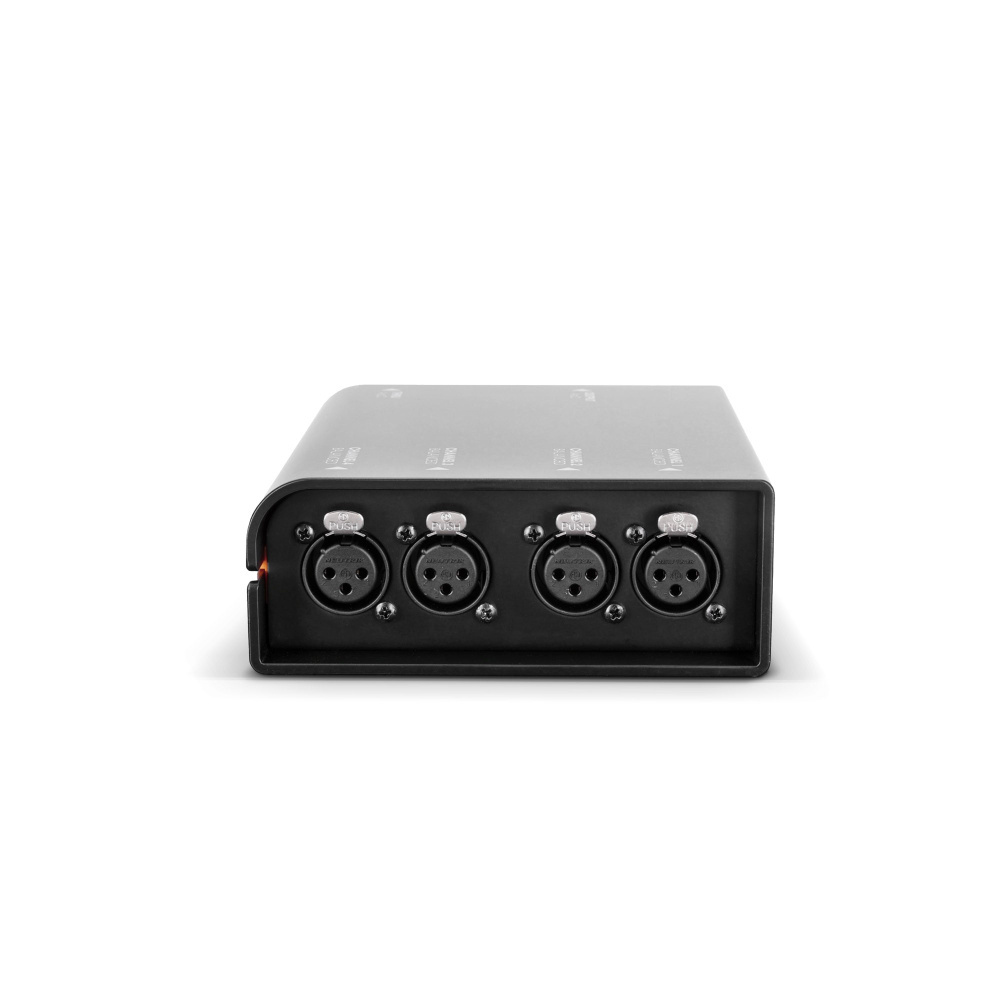

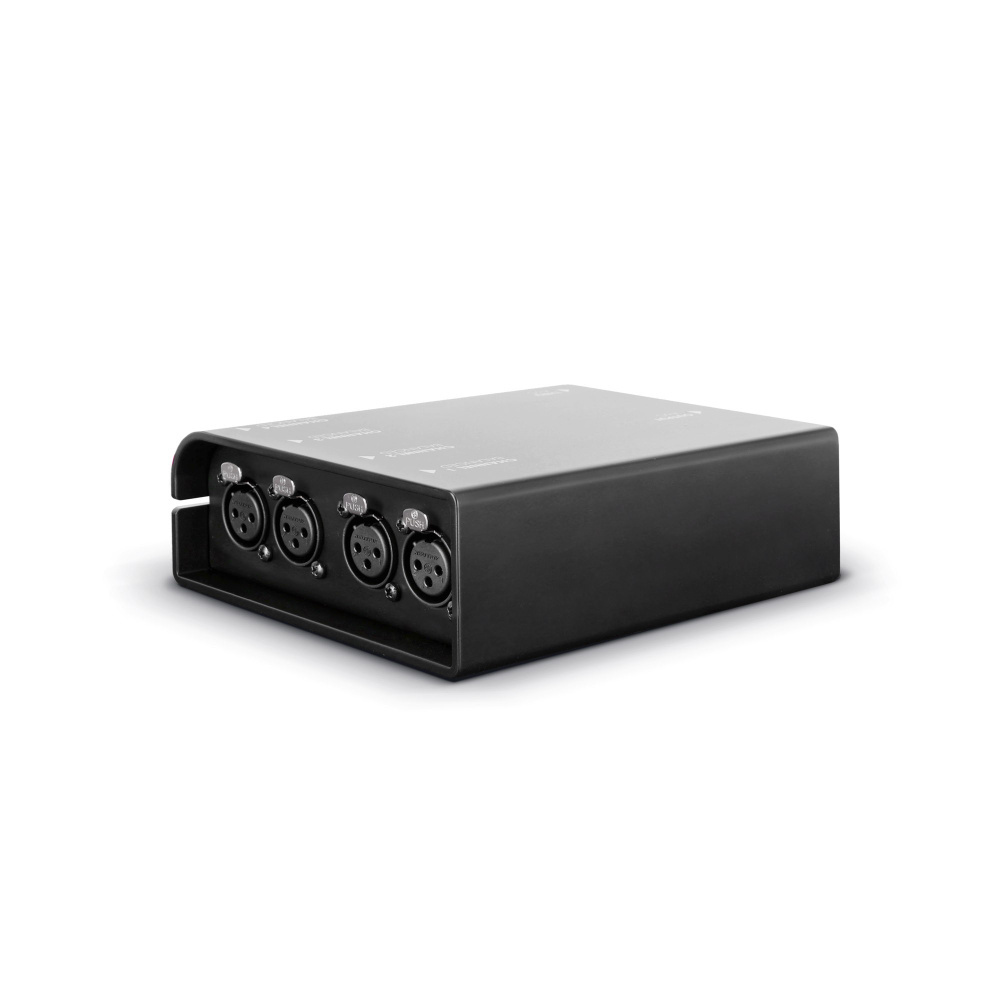

- Output connector: 3-pins XLR female
- Aantal LINK outputs: 4 (via RJ45 THRU)
- Ground lift schakelaar: ja (voor RJ45 THRU)
- Materiaal: aluminium, staal, mesh
- Afmetingen: 140 x 128 x 50 mm (BxDxH)
- Gewicht: 0,5 kg
Audio:
- Max. input niveau (< 1% THD, 1 kHz): + 32 dBu dBu
- Frequentie range: 0 - 20.000 Hz
- THD (1 kHz, +4 dBu, unity, unweighted): < 0,0005 %
RJ45 pin layout (AES72 Type 5E, balanced wired, even = +):
- Pin 1: kanaal 3 -
- Pin 2: kanaal 3 +
- Pin 3: kanaal 4 -
- Pin 4: kanaal 1 +
- Pin 5: kanaal 1 -
- Pin 6: kanaal 4 +
- Pin 7: kanaal 2 -
- Pin 8: kanaal 2 +
