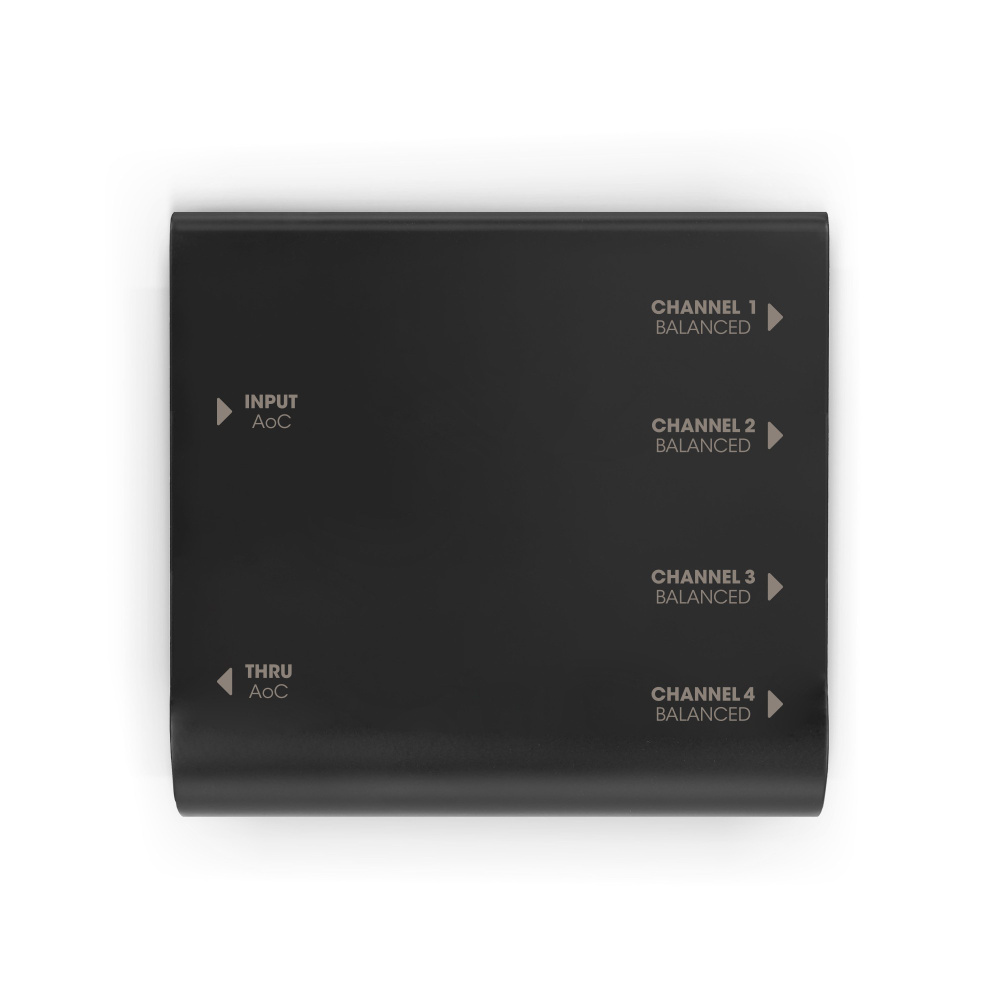

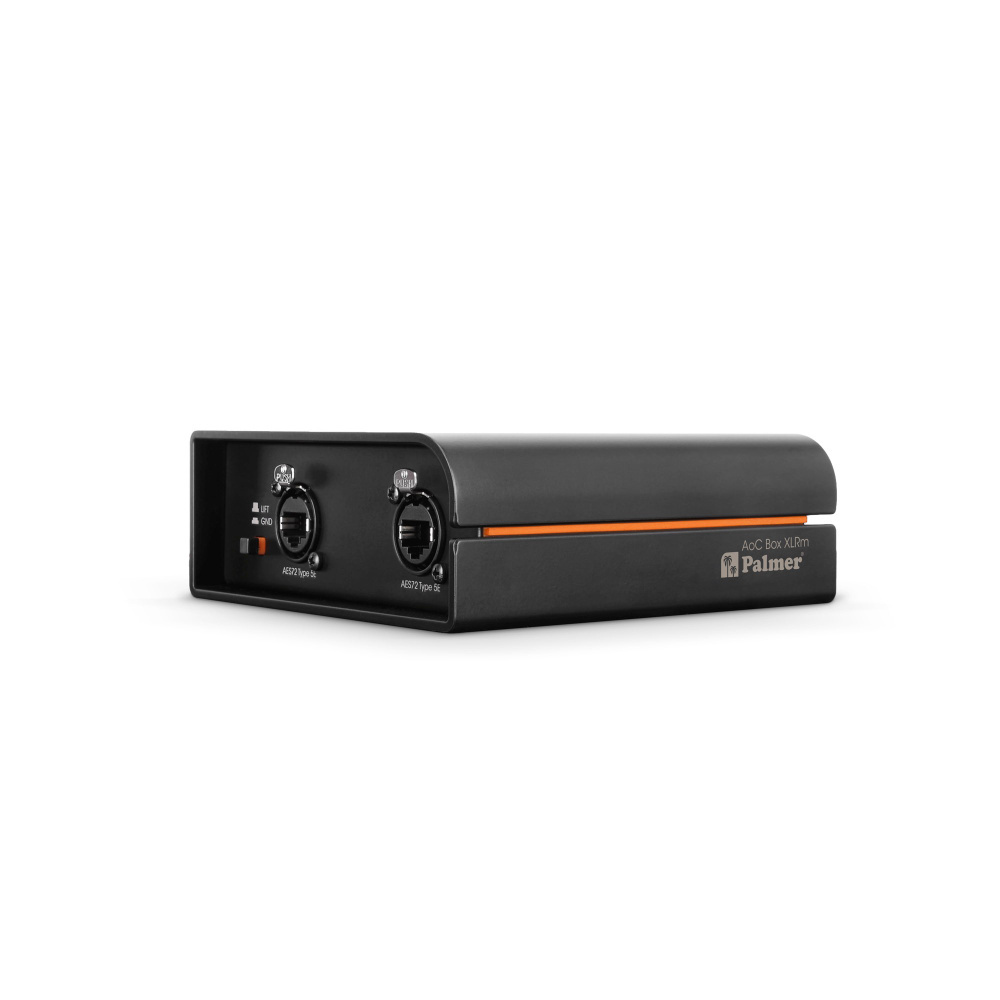

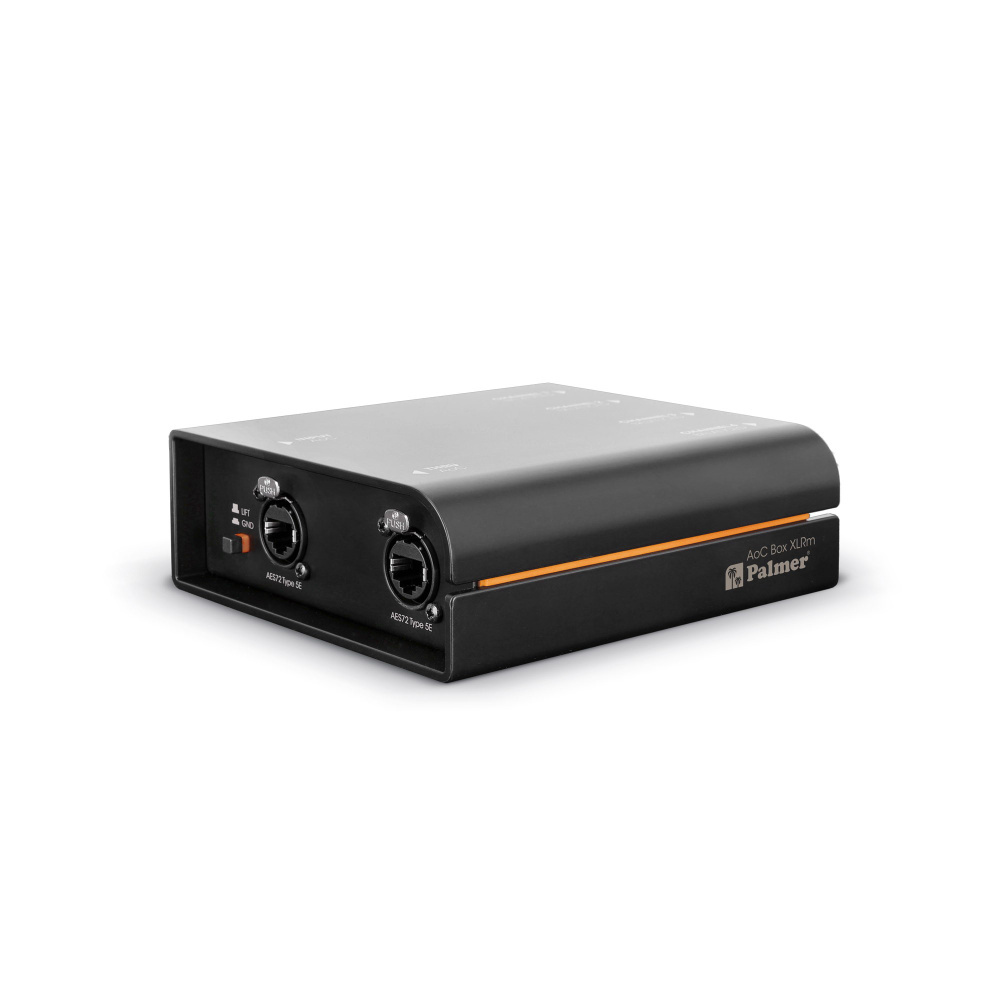

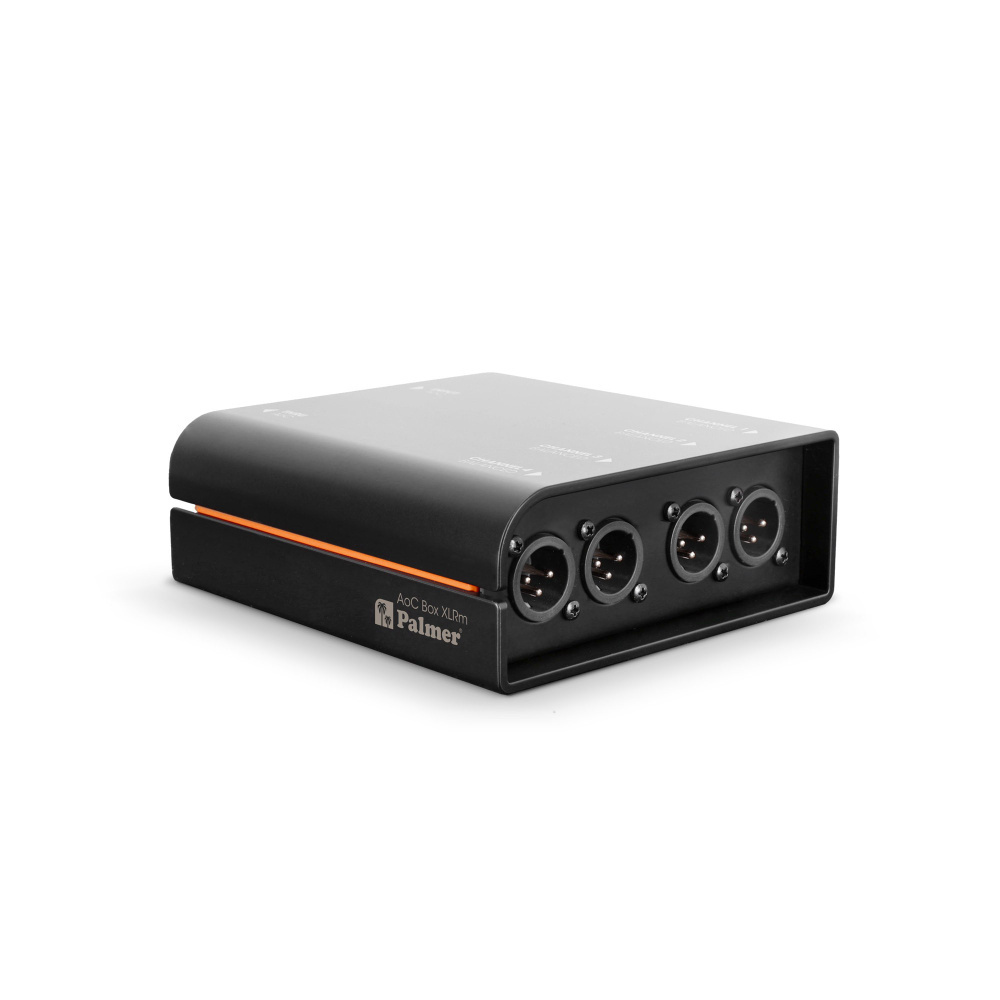

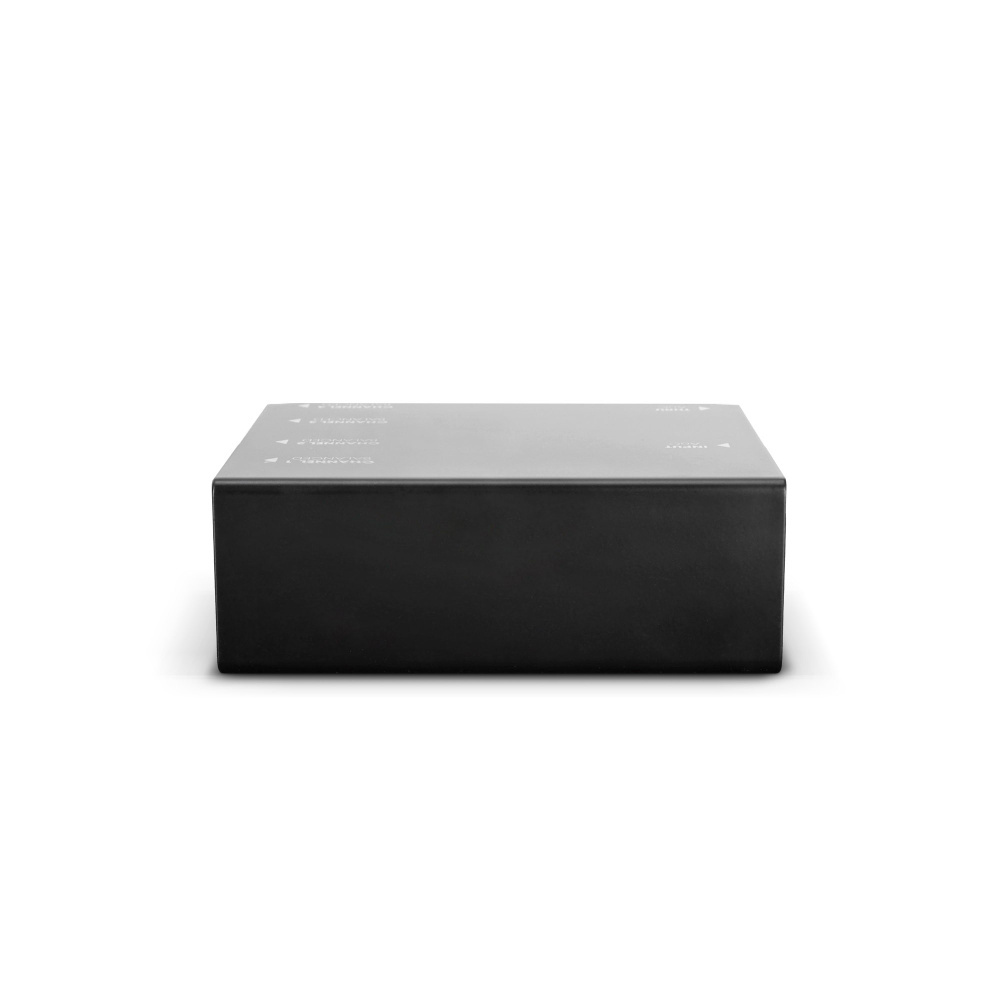

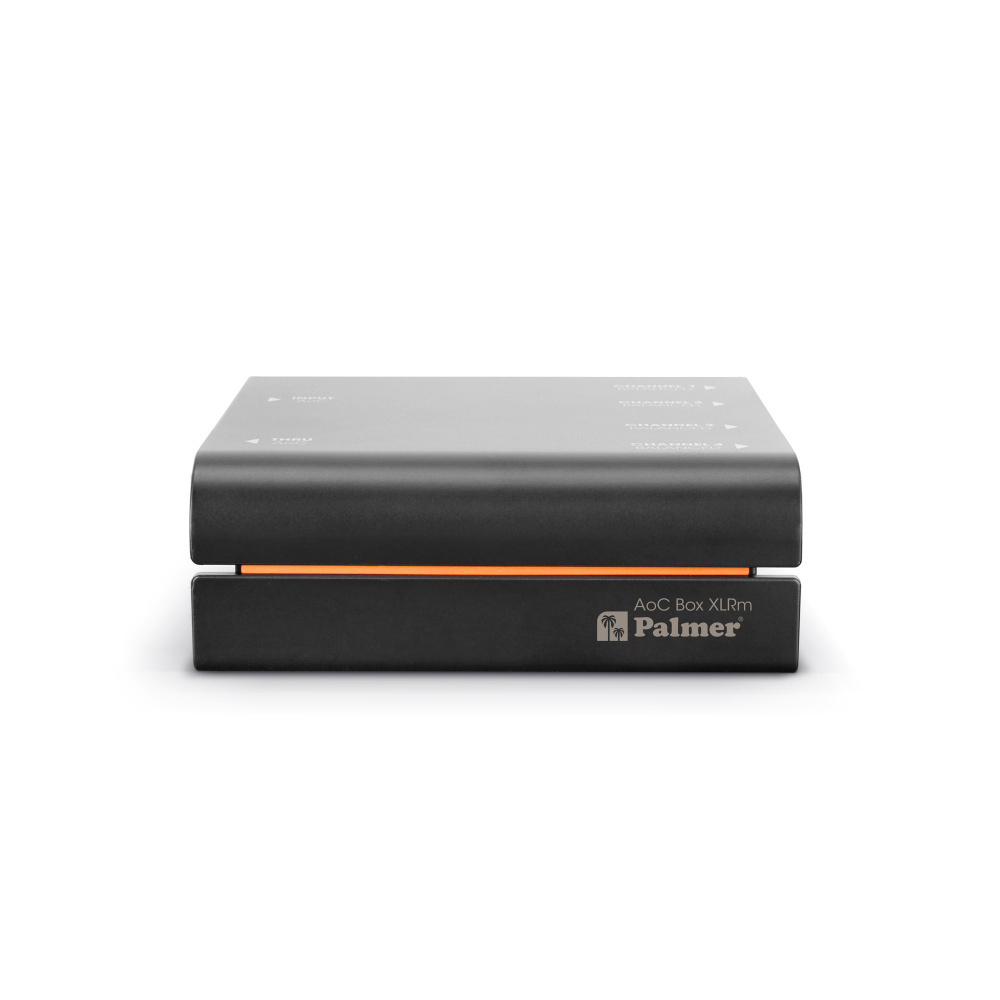

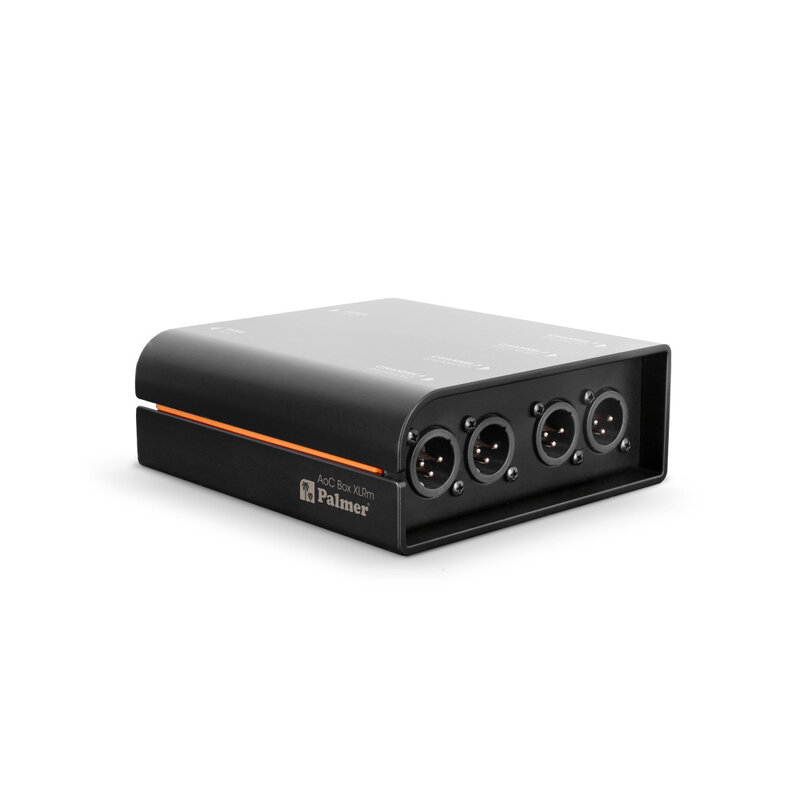

Palmer AoC box XLRm audio over Catbox van etherCON naar 4x XLR male

De Palmer AoC XLRm heeft een verbeterde 'ground lift' schakelkaar en beveiligde ethercon verbindingen

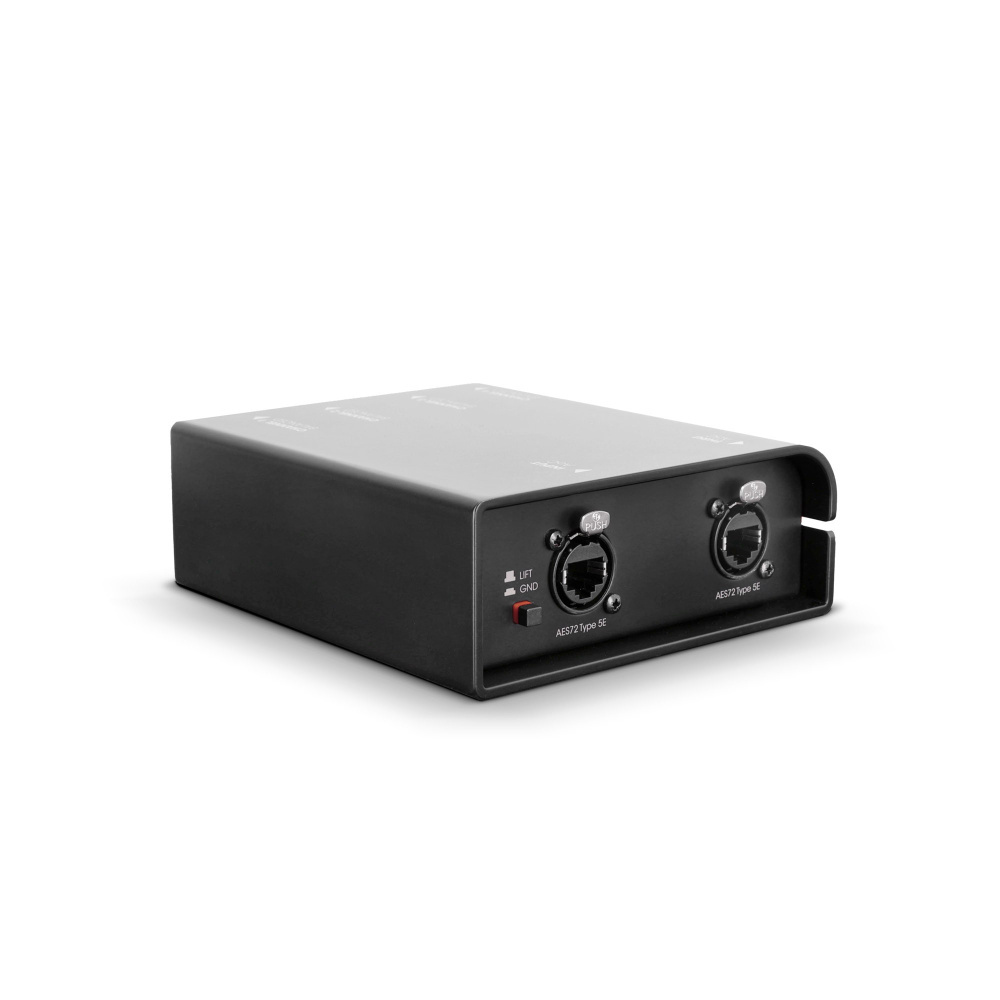

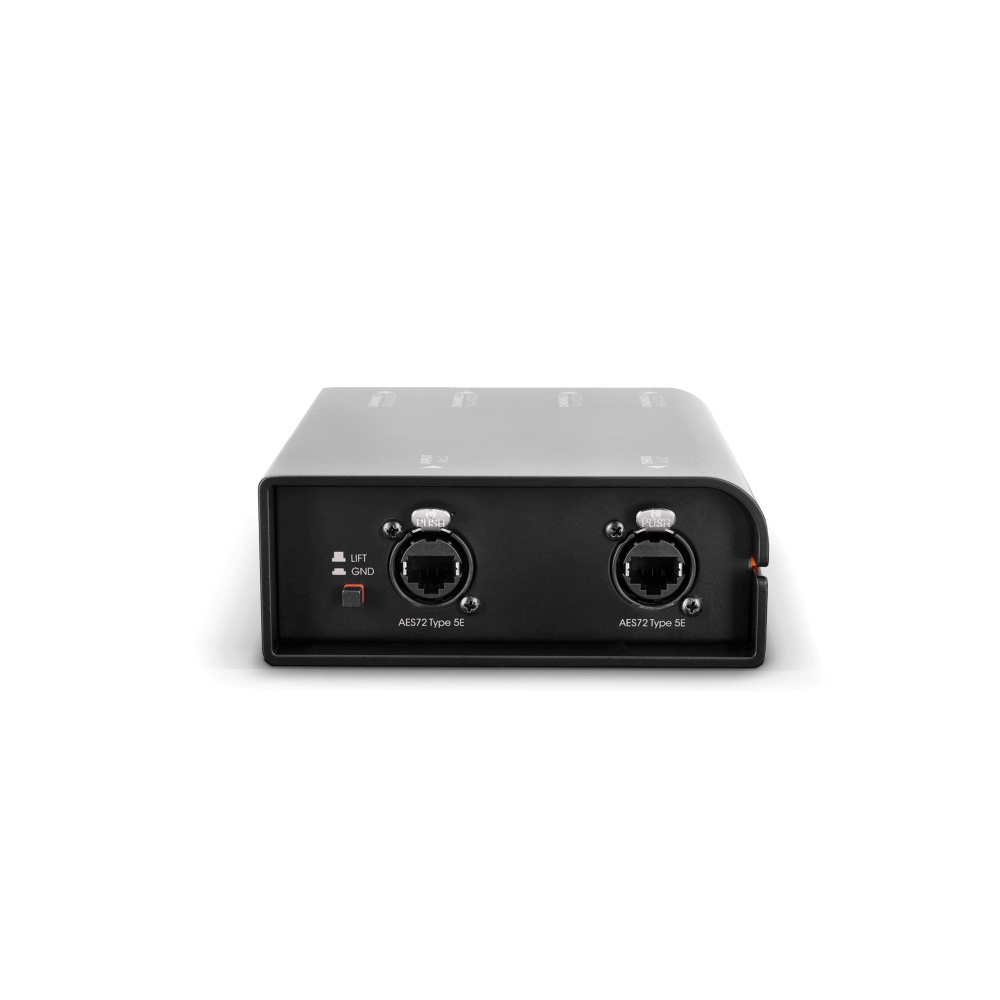

De AoC box XLRm is uitgerust met etherCON aansluitingen die niet alleen de overdracht van audio- en signaalinformatie mogelijk maken, maar is voorzien van een 'ground lift' schakelaar. Deze functie helpt de kans op aardlussen (storingen) te verminderen. Hij is hierdoor erg geschikt om in complexe opstellingen te gebruiken. De tweede etherCON THRU-verbinding, die parallel is verbonden maakt het bovendien mogelijk om signalen door te sturen naar externe apparaten.

AoC XLRm heeft signaaloverdracht voor DMX, MIDI en ondersteunt een microfoonsignaal

Naast de overdracht van audio ondersteunt de AoC XLRm ook de overdracht van DMX- of MIDI-besturingssignalen. Maar ook een microfoonsignaal met 48V fantoomspanning kan via de converter worden verstuurd. Bijvoorbeeld bij live optredens waar zowel audio als verlichting vanaf één centraal punt aangestuurd moeten worden. De mogelijkheid om meerdere signalen door een kabel te verzenden bespaart tijd en reduceert de hoeveelheid bekabeling in complexe setups. Het apparaat maakt gebruik van professionele Neutrik componenten en een stevige aluminium behuizing. In vergelijking met conventionele 4-kanaals multicores biedt de Aoc XLRm een uitstekend en betaalbaar alternatief.

Specificaties Palmer AoC box XLRm audio over Catbox van etherCON naar 4x XLR male:

Kenmerken:

• De Palmer AoC box XLRm biedt een stabiele audio overdracht zonder storingen door de etherCON aansluiting met ground lift schakelaar
• Een tweede etherCON "THRU" ingang maakt parallelle signaaloverdracht naar externe apparaten mogelijk
• Beide verbindingen zijn beveiligd tegen loskoppelen dankzij een klikslot
• Naast audio-signalen kan de AoC box XLRm DMX-verlichtingssignalen, MIDI-besturingssignalen en 48-volt fantoomvoeding overbrengen
• Door één enkele netwerkverbinding te gebruiken vermindert het de complexiteit van bekabeling en zorgt het voor een overzichtelijke installatie
• Het apparaat is gebouwd met professionele Neutrik componenten en een stevige aluminium stalen behuizing

Specificaties:

Algemeen:

• Aantal inputs: 4
• Input type: gebalanceerd
• Input connector: RJ45
• Aantal outputs: 4
• Output type: gebalanceerd

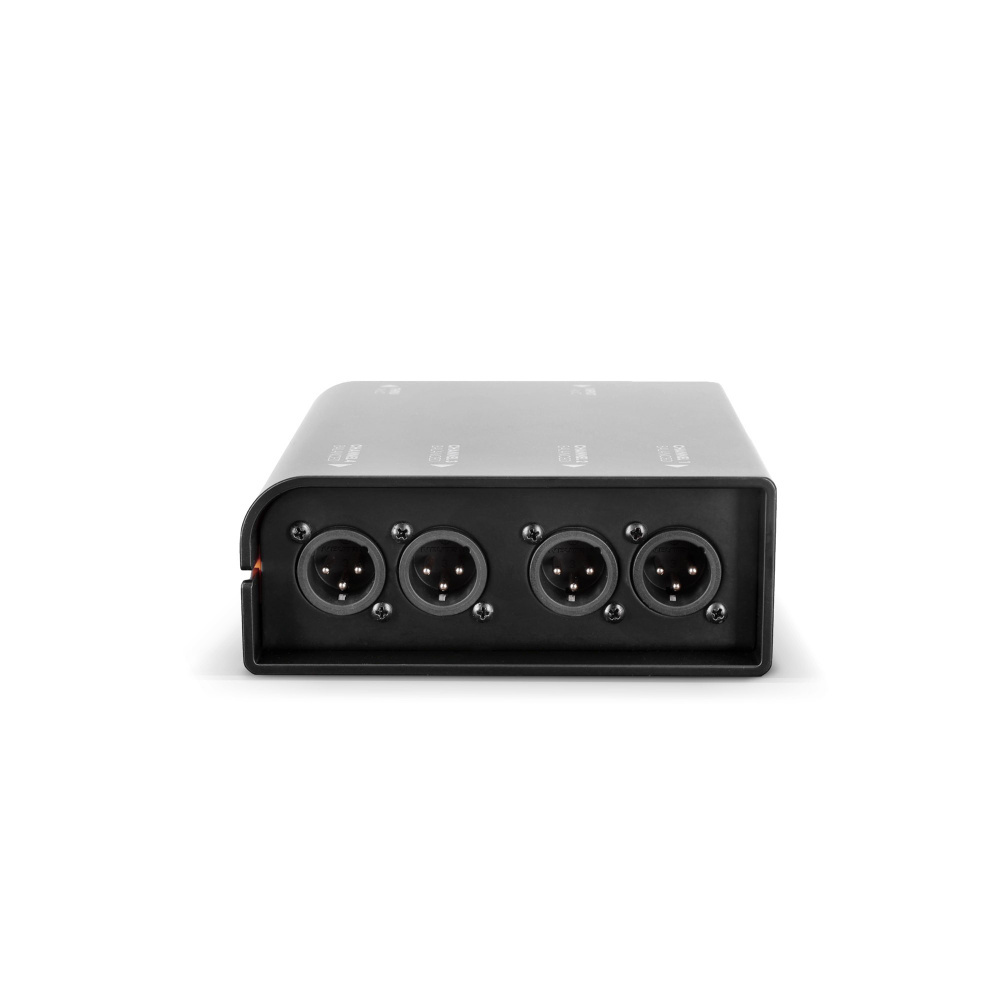

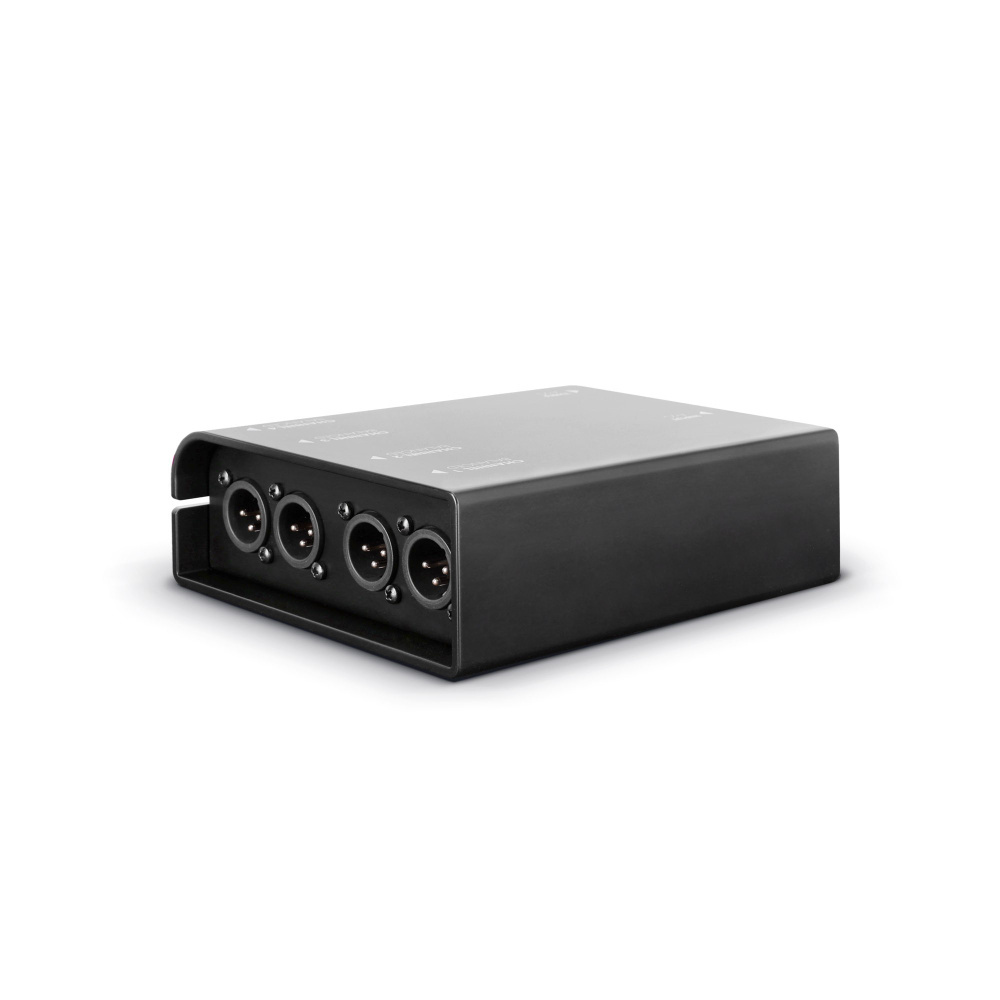

• Output connector: 3-pins XLR male
• Aantal LINK outputs: 4 (via RJ45 THRU)
• Ground lift schakelaar: ja (voor RJ45 THRU)
• Materiaal: aluminium, staal, mesh
• Afmetingen: 140 x 128 x 50 mm (BxDxH)
• Gewicht: 0,5 kg

Audio:

• Max. input niveau (< 1% THD, 1 kHz): + 32 dBu dBu
• Frequentie range: 0 - 20.000 Hz
• THD (1 kHz, +4 dBu, unity, unweighted): < 0,0005 %

RJ45 pin layout (AES72 Type 5E, balanced wired, even = +):

• Pin 1: kanaal 3 -
• Pin 2: kanaal 3 +
• Pin 3: kanaal 4 -
• Pin 4: kanaal 1 +
• Pin 5: kanaal 1 -
• Pin 6: kanaal 4 +
• Pin 7: kanaal 2 -
• Pin 8: kanaal 2 +
